600W无线充电模块

本产品是用于AGV物流搬运机器人设备的无线充电

本产品具有以下特色功能：

非接触式充电，无触电风险

适用于各种恶劣环境

无需人工插拔，实现真正无人值守

产品说明

      本产品属于通用无线充电模组，主要适用于24V电机驱动的各类设备，输出功率最大600W，输出电流最大20A。可以设置为恒压输出或恒流输出。

      本产品的发射机采用了功率变换器与耦合机构分离的设计，具有灵活安装和使用的特点，可以满足各种不同的应用需求。具有过流保护、过压保护、过温保护、短路保护、FOD等多重保护机制。

电气参数

垂直工作距离

25±10mm

最大水平偏移距离

30mm

输入电压

AC220V±10%

传输效率

90%

充电管理

恒流-恒压

输出电压

29.4VDC

输出电流

0-17A

额定输出功率

500W

过流保护

有

过温保护

有

功率因数

0.99

工作温度范围

-30℃-60℃

工作湿度范围

0-90%

存储温度

-25℃-85℃

冷却方式

风扇冷却

绝缘电压

1500V

绝缘电阻

发射器50GΩ；接收器2.5GΩ

开关频率

70-100kHz(调频)

上位机通信接口

RS232*1（发射端）； RS232*1（接收端）

报警及充电状态指示

声光报警

数据传输（工作频段）

2.4GHZ


结构参数

接收端尺寸

240mm*183mm*65mm

接收线圈尺寸

180.4mm*180.4mm*24mm

发射端尺寸

330mm*198mm*70mm

发射线圈尺寸

220.4mm*220.4mm*24mm

接收端重量

约 2.32kg

接收线圈重量

约 1.09kg

发射端重量

约3.10kg

发射线圈重量

约 1.78kg

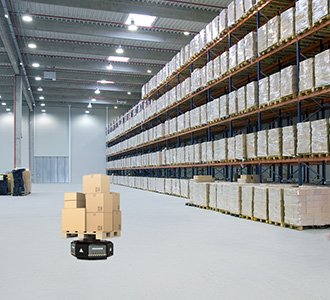

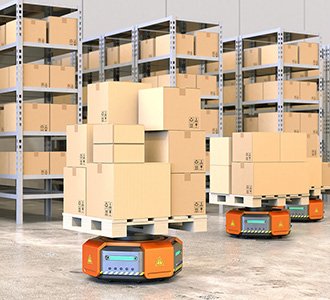

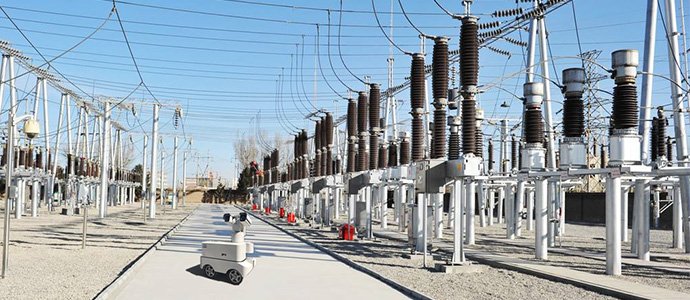

应用场景

  • 2
  • 5
  • 3
4
