300W-24无线充电器

本产品是可为各类移动机器人无线充电,包括机器人无线充电的充电设备

本产品具有以下特色功能:

非接触式充电,无触电风险

适用于各种恶劣环境

无需人工插拔,实现真正无人值守

无需精确对准,实现AGV自动充电

产品说明

      本产品是青岛鲁渝能源科技有限公司自主研发的一款模块化无线充电产品,可以应用于各种工业移动机器人无线充电、商用服务机器人无线充电等,能实现机器人自动充电、无人化,降低维护成本,使用安全便利。

      无线充电系统采用高效率功率变换器,并与无线充电耦合机构进行了集成化设计,系统输出功率300W,系统效率(交流输入直流输出)大于85%。整个系统无需前级的开关电源,可以直接输入AC220V,安装使用简单方便。系统采用基于RF无线通信的闭环控制系统,可以实现无线电能传输系统的稳定、可靠控制。系统内置了充电管理功能,可以直接连接并适配包括锂电池、铅酸电池、镍氢电池和超级电容等各种蓄电池。本产品经过严格的性能测试,可以长期稳定工作。300W无线充电模块是实现包含AGV自动充电在内的各类机器人自动充电的最佳解决方案。

电气参数

型号

AGV-300-24

额定功率

300W

输入电压

220VAC±10%(50Hz)

最大输入电流

3A

输出电压

12-30VDC(可设定)

额定输出电流

10A

传输效率

85%

充电距离

30±10mm

最大偏移(X/Y)

X:±20mm
  Y:±20mm

充电管理

预充-恒流-恒压

过温保护

输出过流保护

输出过压保护

工作温度范围

-30℃~50℃

工作湿度范围

0-85%

存储温度

-30℃-60℃

冷却方式

风扇冷却

绝缘电压

1500V

绝缘电阻

≥100MΩ

开关频率

80-110kHz

接收端通信接口

RS485*1

报警及充电状态指示

声光报警

RF数据通信频率

2.4GHZ


结构参数

发射端尺寸

170mm*150mm*105mm

接收端尺寸

170mm*150mm*52mm

发射端重量

约2.9kg

接收端重量

约1.5 kg

安装高度(线圈中心离地距离)

85-115mm

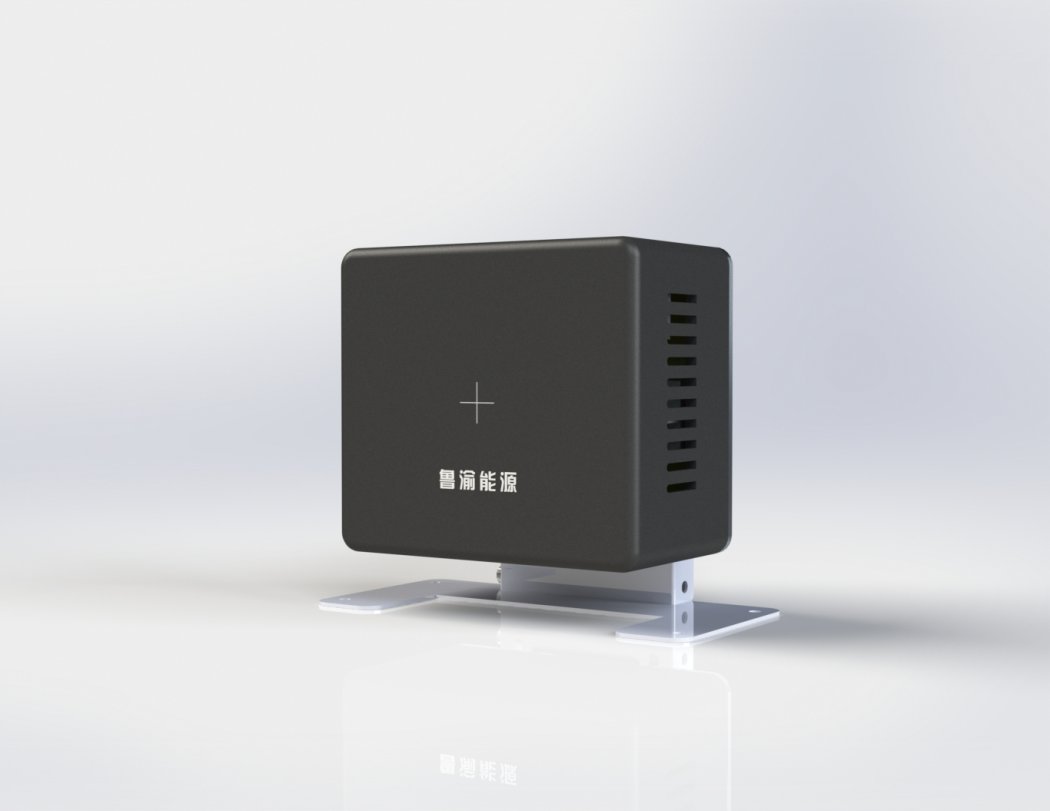

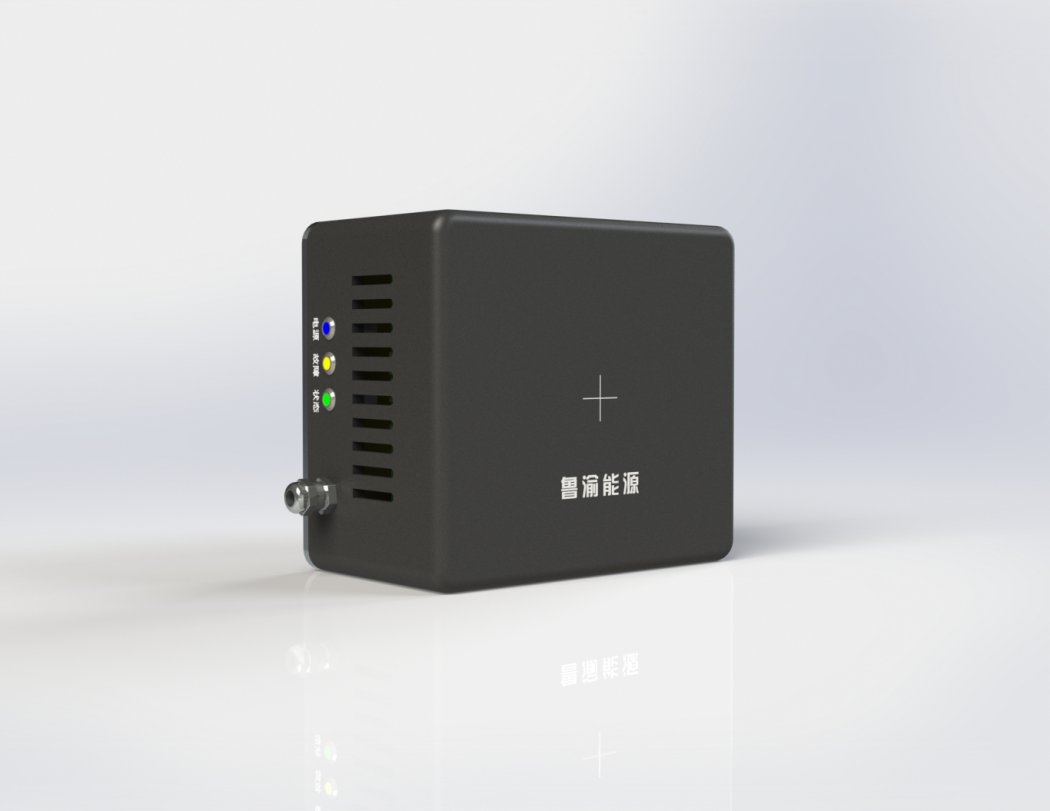

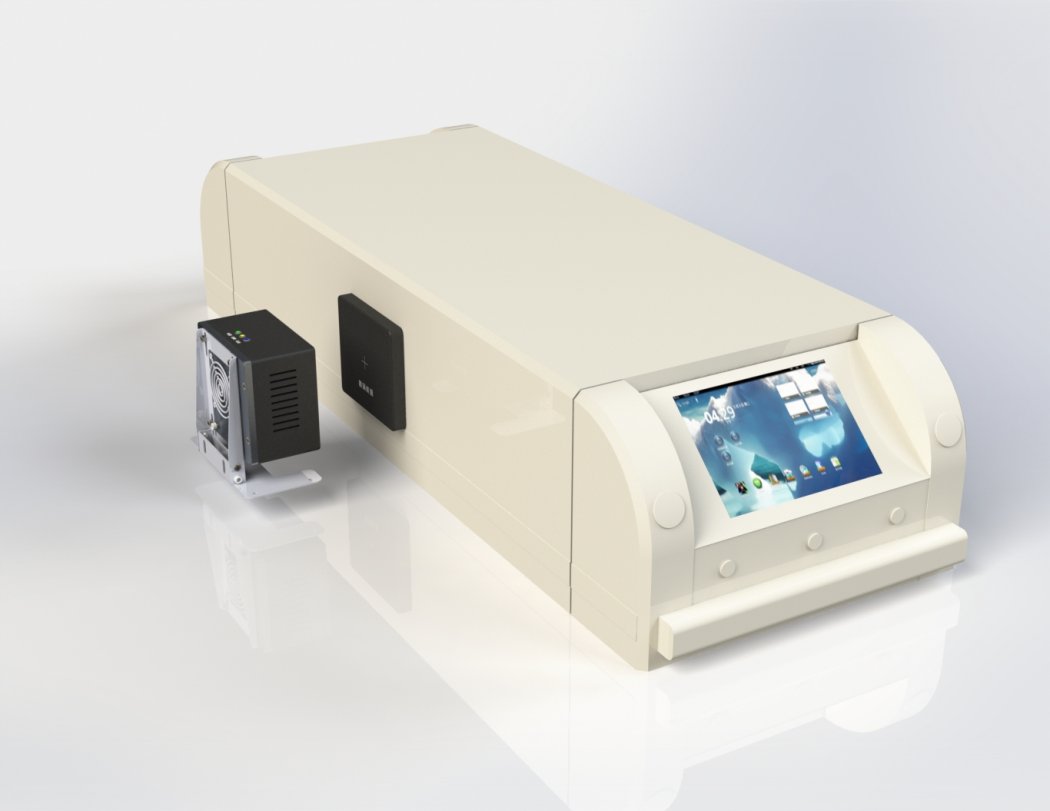

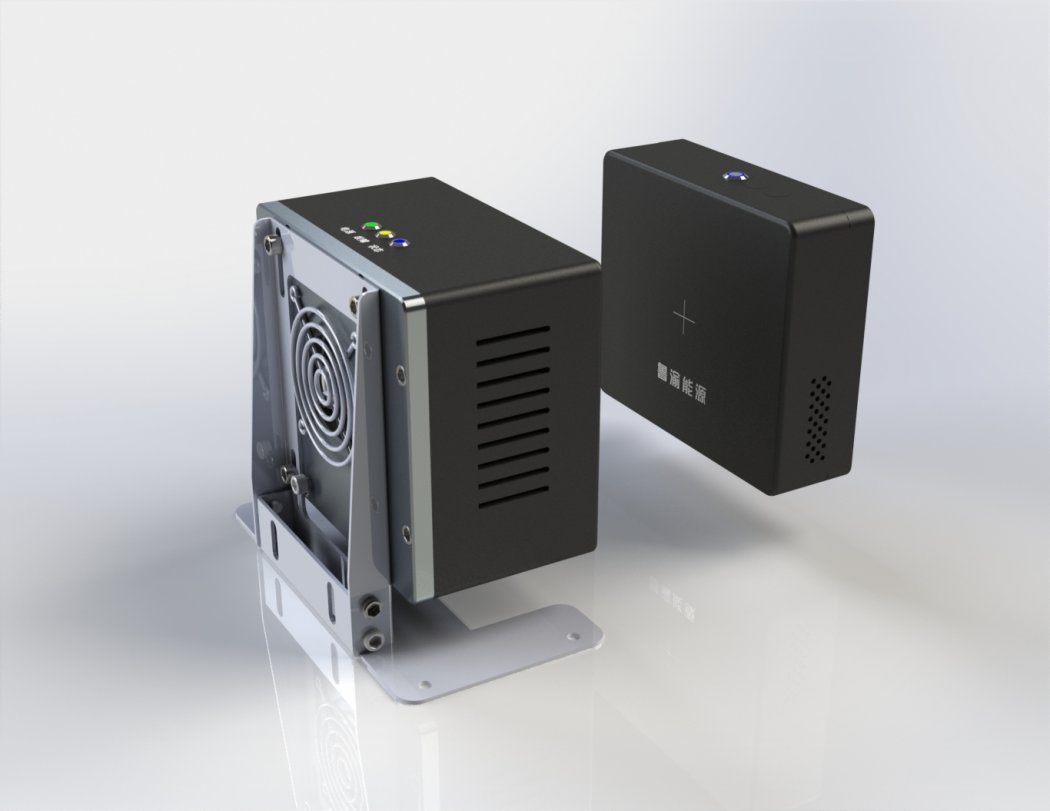

TX8 TX4 微信图片_20200606160921 微信图片_20200608105853

应用场景

  • 302826881_副本
  • 302826826_看图王(1)
  • 303184582_看图王
303184522_看图王
