200W地面式无线充电机

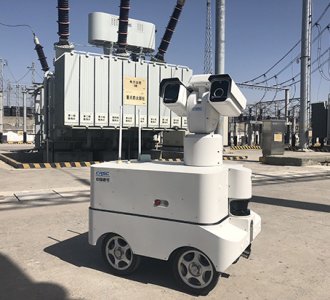

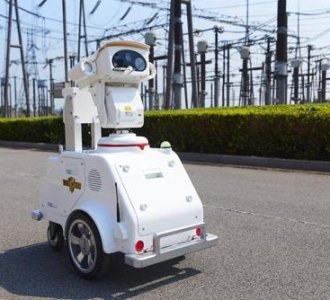

本产品是用于地面式电站巡检机器人设备的无线充电

本产品具有以下特色功能:

非接触式充电,无触电风险

适用于各种恶劣环境

无需人工插拔,实现真正无人值守

产品说明

      本产品可用于电力、铁路、石油、隧道、环保等行业巡检机器人无线充电应用,主要适用于24V电机驱动巡检机器人无线充电系统,充电电流最大6A。本产品的发射机采用了功率变换器与耦合机构的超薄一体化设计,防水等级达到IP67。

      本产品主要特点:无需电极接触即可对巡检机器人无线充电;充电范围广,无需精确对准;无裸露电极,不会存在电极氧化、污损等问题;耐候性好,可以在户外、潮湿等恶劣环境下使用;具有过流保护、过压保护、过温保护、短路保护、FOD等多重保护机制。

电气参数

线圈垂直工作距离

40±10mm

最大长轴偏移距离

30mm

最大短轴偏移距离

30mm

输入电压

DC58V

传输效率

80%

充电管理

输出电压

29.4V±0.2V

输出电流

0-6A

额定输出功率

180W

过流保护

过温保护

开关频率

110K-140kHz(调频)

上位机通信接口

RS232*1(接收端)

报警及充电状态指示

声音报警

数据传输(工作频段)

2.4GHZ


结构参数

接收端尺寸

195mm*88mm*44mm

接收线圈尺寸

234mm*212mm*24mm

发射端尺寸

396mm*280mm*43mm

接收端重量

约1.55 kg

接收线圈重量

约0.92kg

发射端重量

约 4.1kg
