200W吊装式无线充电机

本产品是用于管廊式电站巡检机器人进行无线充电的180W的功率应用

本产品具有以下特色功能:

非接触式充电,无触电风险

适用于各种恶劣环境

无需人工插拔,实现真正无人值守

产品说明

      本产品可用于电力、铁路、石油、隧道、环保等行业巡检机器人无线充电应用,主要适用于24V电机驱动巡检机器人无线充电系统,充电电流最大6A。本产品的发射机采用了功率变换器与耦合机构的小尺寸一体化设计;防水等级达到IP67。

       本产品主要特点:无需电极接触即可对巡检机器人无线充电;充电范围广,无需精确对准;无裸露电极,不会存在电极氧化、污损等问题;耐候性好,可以在户外、潮湿等恶劣环境下使用;具有过流保护、过压保护、过温保护、短路保护、FOD等多重保护机制。

电气参数

垂直工作距离

15±5mm

最大长轴偏移距离

30mm

最大短轴偏移距离

30mm

输入电压

DC58V

传输效率

80%

充电管理

输出电压

29.4V±0.2V

输出电流

0-6A

额定输出功率

180W

过流保护

过温保护

开关频率

112K-130kHz(调频)

上位机通信接口

RS485(接收端)

报警及充电状态指示

声光报警

数据传输(工作频段)

2.4GHZ


结构参数

接收器尺寸

210mm*91mm*45.5mm

接收端线圈尺寸

162mm*162mm*24mm

发射端尺寸

275mm*275mm*60.5mm

接收器重量

约0.85kg

接收端线圈重量

约0.99kg

发射端重量

约2.86kg


应用场景

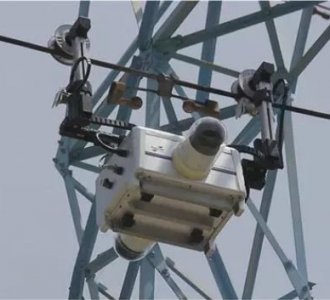

  • timg  (2)

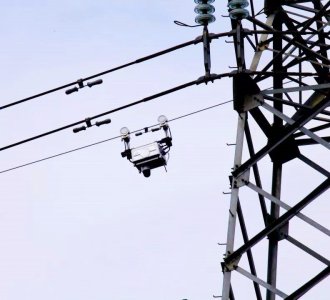

  • 新建位图图像_副本

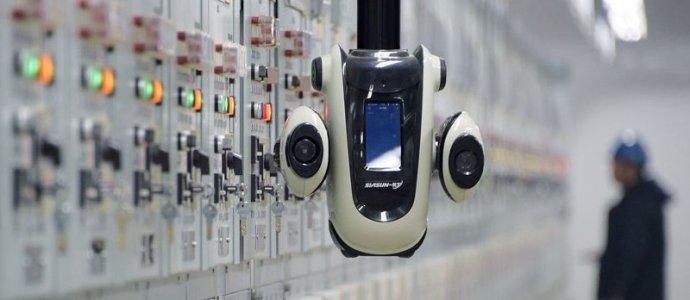

  • 41b194e9149737dcaab7e8110476f809_看图王
